Projekt: Ersatz 5402, Einbau Zwillingspumpen / Kunde: Risi AG, Knonauerstrasse 400, CH-6330 Cham

Ausgangslage

Angefangen hat alles mit der Diskussion bezüglich der Probleme bei der Ersatzteilbeschaffung für die, in die Jahre gekommene, Prozesswasserpumpe . Die Firma Risi AG möchte die bestehende Pumpe durch eine neue ersetzen und wünschte sich die Überprüfung des Wirkungsgrades. Der Bund hat seit einigen Jahren verschiedene Förderprogramme in der Industrie öffentlich gemacht. Diese Programme unterstützen Unternehmen, welche sich dazu entscheiden, ihre “grossen” Stromverbrauchen einer Prüfung zu unterziehen und bietet dazu Fördergelder für die Analyse selbst und beteiligt sich, bei einem hohen Energie-Einsparpotential, mit bis zu 30% an der Investition. Diese Programme sind da und sollten unbedingt von Anlagenbetreiber genutzt werden! Alle reden von CO²-Ausstoß und Effizienz bei Antrieben und wenn bei Glühbirnen schon ein grosses Potential vorhanden ist, wo liegt das Potential bei Anlagen mit mehreren 1000kW .

Analyse

Jede Pumpe ist für eine bestimmte Aufgabestellung ausgelegt. Druck (Förderhöhe), Durchflussmenge und die Stromaufnahme ergeben eine Kennlinie welche sich relativ zum Wirkungsgrad des Aggregates befinden. Je optimaler die Pumpe läuft desto besser ist auch entsprechend der Wirkungsgrad

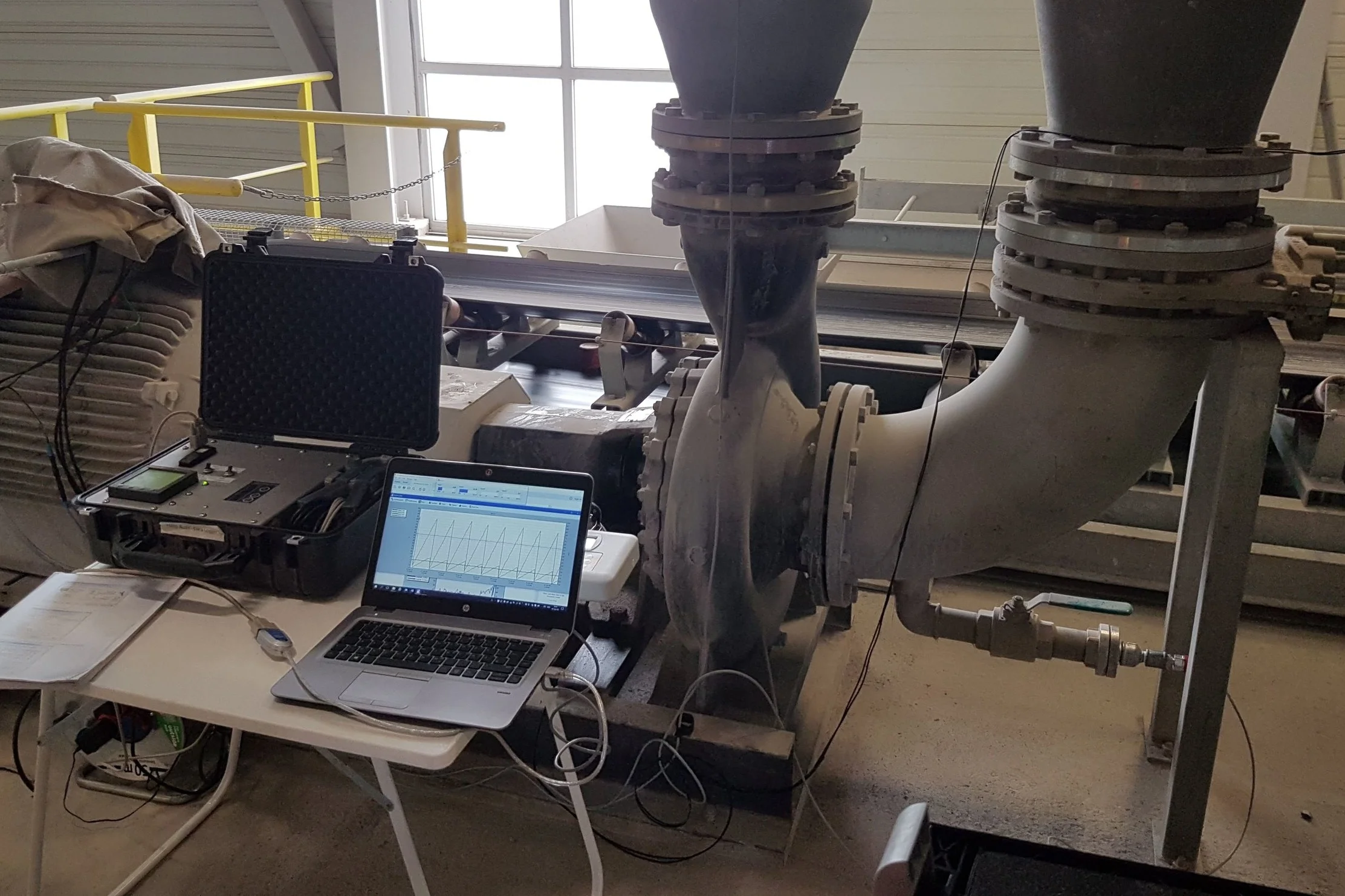

Um den Betriebspunkt der Pumpe zu definieren werden verschiedene Messpunkte (Vordruck, Leitungsdruck, Durchflussmenge und Stromaufnahme) über einen bestimmtne Zeitraum aufgezeichnet und dadurch ein rechnerische Mitte definiert.

Die Analyse der Pumpe bei der Risi AG hat gezeigt, dass die bestehende Pumpe, bei weitem nicht an der optimalen Linie entlang läuft. Grund dafür sind bestimmte Betriebszustände der Kiesaufbereitungsanlage, (Gegenstromwaschen zum austragen von Leichtgut und die Splittwäsche) welche einen erhöhten Wasserbedarf fordern. Mit einer einzelnen Pumpe wäre ein Idealbetrieb mit diesen verschiedenen Betriebsparameter nicht möglich und so entschied sich die Risi AG für eine Mehrfach-Pumpenanlage mit IE4-Standard.

Submission, Vergabe & ausführungsplanung

Um die Pumpentechnik sowie die Wasserleitungen auszuschreiben, musste zuvor das Einbaukonzept festgelegt werden.

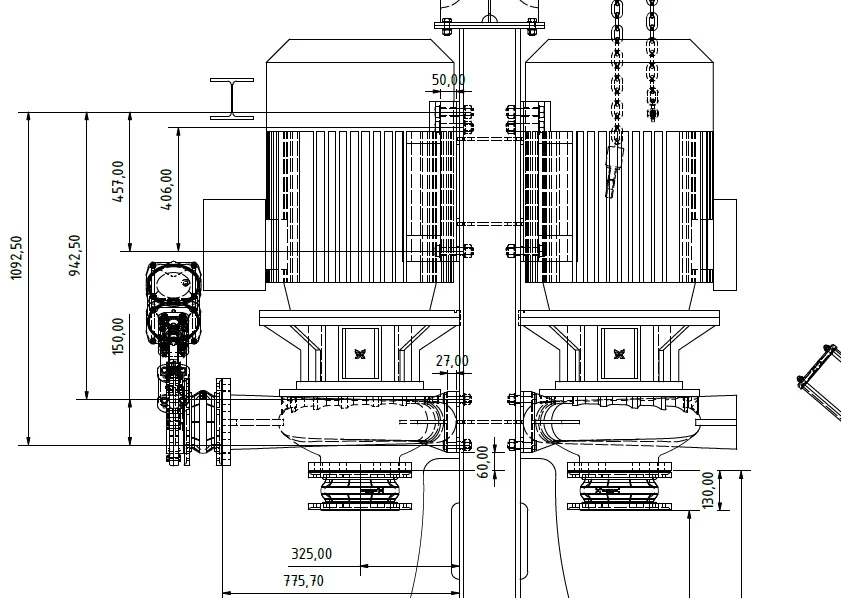

Die zur Verfügung stehenden Platzbedingungen, Kransteigzone und Fluchtweg, waren sehr ungünstig und so entschieden wir uns, die Pumpen vertikal in der Achse der alten Installation anzuordnen.

Der vertikale Einbau von Pumpen ist jedoch nur bestimmten Voraussetzungen zulässig, Verwendung von Gewichtsentlastenden Lager, in Kombination mit Blockpumpen.

Die Ergebnisse der vorangegangener Analyse definierten die hydraulischen Grundlagen für die Ausschreibung der Pumpentechnik. Von drei Anbieter erhielt Grundfos den Auftrag für die Lieferung von zwei NB 150/400 Blockpumpen mit der dazugehörigen Regelsteuerung Control MPC und Frequenzumformer

Fertigung und Montage

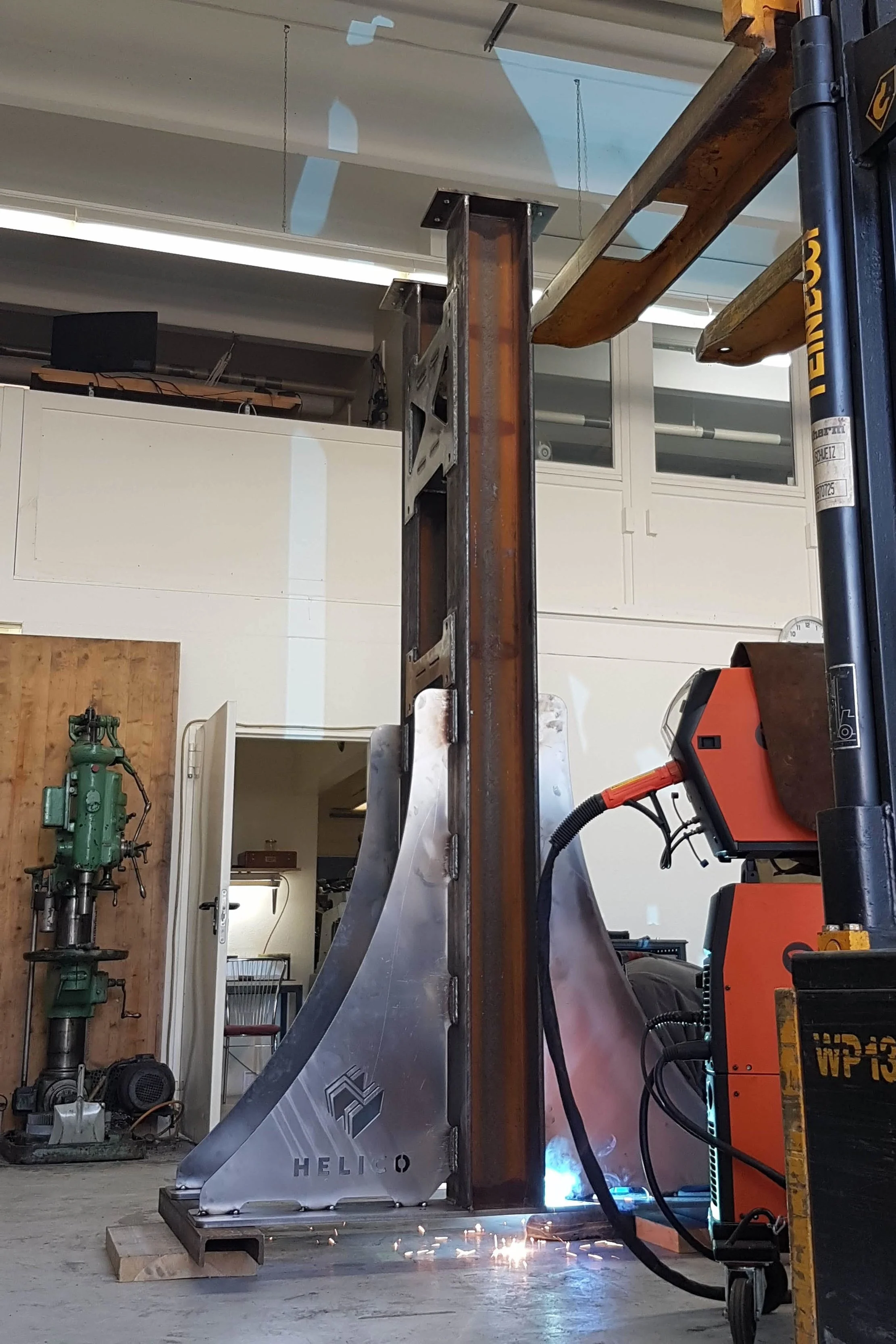

Unsere noch sehr junge und Bescheidene Infrastruktur hatte nun die Möglichkeit zu beweisen was unsere Handwerkskunst hergibt. Der Komplett verschweißte Grundrahmen für die Zwillingspumpen hat ein Gewicht von ca.850kg und wurde bei uns im Haus, mit unseren neuen Kemppi 420 Synergie-Anlage verschweißt.

Unser Montageteam hat das alte Aggregat inkl Wasserleitungen demontiert, Fundamente vorbereitet und die komplette Anlage, inklusive der Schaltschränke mit Filter, montiert. Der Leiter Instandhaltung, von der Risi AG, konnte es sich nicht nehmen lassen, selbst beim anheben der Pumpe mit dabei zu sein. Auch der Sicherheitsprüfer der Jura-Materials war sehr zufrieden mit den zur Verfügung stehenden Hebezeuge und dem Auftritt von Helico. Durch die spezielle, strömungsoptimierte Leitungsführung und den fast vier Meter hohen Grundrahmen mit Hebevorrichtung ist die Anlage ein Blickfang und setzt optisch sowie technisch neue Massstäbe!

Die gemessene durchschnittliche Leistung an der Motorenwelle, vor dem Umbau, betrug 121 kW. Bei identischer Förderleistung bezieht die Zwillingspumpenanlage nur noch 78 kW. Dies entspricht einer Stromeinsparung von weit über 70’000 kW/h im Jahr, was gut 15 Schweizer Haushalte in Einfamilienhäuser gleichkommt.

Für uns als Helico ist dieses Projekt ein Aushängeschild und wir können mit erhobenen Hauptes nähere Informationen zu diesem sehr überzeugendem Projekt geben

Die Anlage ist nun bald 6 Monate störungsfrei in Betrieb und alle beteiligten Firmen haben vollen Einsatz gegeben und eine Top-Arbeit hingelegt.

Vielen Dank nochmals an den Beteiligten Firmen!
